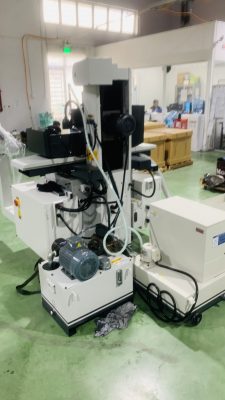

Máy mài phẳng Equitop ESG-818TDNC là dòng máy chuyên sử dụng mài chi tiết trong cơ khí. Đây là dòng máy mài trục X hoạt động hoàn toàn tự động bằng thủy lực. Trục Y và trục Z hoạt động động bằng motor servo. Sản xuất và nhập khẩu từ Đài Loan, thiết kế màn hình điều khiển kiểu NC.
Máy mài phẳng Equitop ESG-818TDNC điều khiển dễ dàng thông qua màn hình. Khách hàng có thể set các thông số trục Y và Z tùy theo từng dòng sản phẩm. Tích hợp thùng nước làm mát, bơm thủy lực công suất 1HP. Ngoài chế độ tự động chúng ta cũng có thể điều khiển bằng tay thông qua các nút vặn. Đá mài có kích thước đường kính 203mm, độ dày đá 12.7mm.
Công ty chúng tôi còn cung cấp các kiểu máy mài hai đá hiệu Shinetool, đá mài 200mm, đá mài 250mm, 300mm. Các dòng máy khoan bàn, máy taro, máy phay.
THÔNG SỐ KỸ THUẬT:
Model | ESG-818TD NC |
Bàn mài | 203x460mm |
Hành trình ngang (X) | 480mm |
Hàng trình dọc (Z) | 228mm |
Tải trọng phôi | 202Kg |
Mặt bàn tới tâm trục mài | 460mm |
Đế từ kẹp phôi | 200x450mm |
Hành tình trục X (max) thủy lực | 480mm |
Hành tình trục X (max) manual | 510mm |
Tốc độ bàn (50Hz) | 5-20m/p |
Di chuyển trục Z Auto | 1-10mm |
Tốc độ di chuyển (Auto) | 20-320mm/p |
Hành trình trục Z Auto | 235mm |
Hành trình trục Z (max) manual | 250mm |
Bước tiến trục Z (1 vòng) | 5mm |
Vạch chia trên tay quay | 0.02mm |
Di chuyển trục Y Auto | 0.001-0.1mm |
Bước tiến trục Y (1 bước) | 0.001mm |
Chạy nhanh trục Y | 400mm/p |
Chạy chậm trục Y | 6mm/p |
Bước tiến trục Y (1 vòng) | |
Vạch chia trên tay quay | 0.005mm |
Tốc độ (50Hz) | 2850v/p |
Motor | 2Hp |
Đường kinh đá | 203mm |
Độ dày đá | 12.7mm/19mm |
Lỗ đá mài | 31.75mm |
Motor thủy lực (trục X) | 1Hpx6p |
Motor trục Y | 400Wx6p |
Motor trục Z | 400Wx6p |
Trọng lượng máy | 1205/1375Kg |
