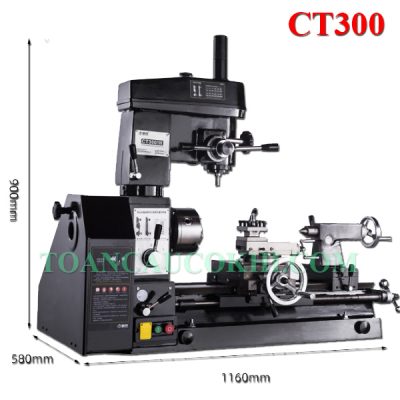

Máy tiện khoan phay CT300 là dòng máy đa năng nhập khẩu từ Trung Quốc. Chuyên dùng để làm việc trên các vật liệu kim loại như sắt, nhôm, inox. Với khả năng khoan 20mm, phay mặt 150mm. Máy được sử dụng trong các nhà xưởng vừa và nhỏ, giảng dạy trong trường học.
Máy tiện khoan phay CT300 sử dụng điện áp 220V, tổng công suất 750W. Côn trục chính khoan là MT3, côn sử dụng cho chức năng tiện là MT4. Sử dụng mâm cặp đường kính lớn nhất 130mm. Bước ren quy định thông qua việc thay đổi các bánh răng, bước ren từ 0.5-3mm. Tốc độ vòng quay trục chính của chức năng tiện là 6 cấp và chức năng khoan là 12 cấp.
Đây là dòng máy có thiết kế và khả năng làm việc tương đương với model CT300-X cùng thương hiệu.
THÔNG SỐ KỸ THUẬT:
* Tiện:
– Đường kính quay của phôi : 300mm
– Chiều dài băng làm việc: 500mm
– Đường kính quay của phôi trên giá đỡ dụng cụ: 140mm
– Trục chính thông qua đường kính lỗ: 26mm
– Côn trục chính: MT4
– Hành trình ngang của trụ dao: 200mm
– Hành trình dọc của giá đỡ dao nhỏ: 80mm
– Bước ren gia công: 0,5～3mm
– Bước tiến theo chiều dọc: 2
– Bước tiến theo chiều dọc của giá đỡ dụng cụ trên mỗi vòng quay trục chính: 0,05～0,5mm
– Hành trình ụ tay: 50mm
– Ụ tay lỗ côn: MT3
– Số cấp tốc độ: 6 Cấp
– Phạm vi tốc độ trục chính: 160～1600 vòng/phút
*Khoan:
– Đường kính khoan: 20mm
– Khoảng cách từ mặt cuối trục chính đến bề mặt bàn làm việc: 240～320mm
– Khoảng cách từ đường tâm trục chính đến bề mặt cột: 175mm
– Góc quay của hộp đầu khoan và phay xung quanh cột: 360°
– Phạm vi tốc độ trục chính: 125～1600r/min – 12 Cấp
– Hành trình nâng thẳng đứng của đầu khoan phay : 80mm
– Côn trục chính: MT3
*Phay:
– Phay mặt: 150mm
– Chiều dài bề mặt làm việc: 200mm
– Chiều rộng khe chữ T của bảng: 12mm
– Hành trình trục chính: 80mm
– Hành trình ngang của bàn làm việc: 200mm
– Động cơ: 750W , 220v, 50Hz.
– Trọng lượng: 210Kg
– Kích thước (dài × rộng × cao): 900×580×1160mm
